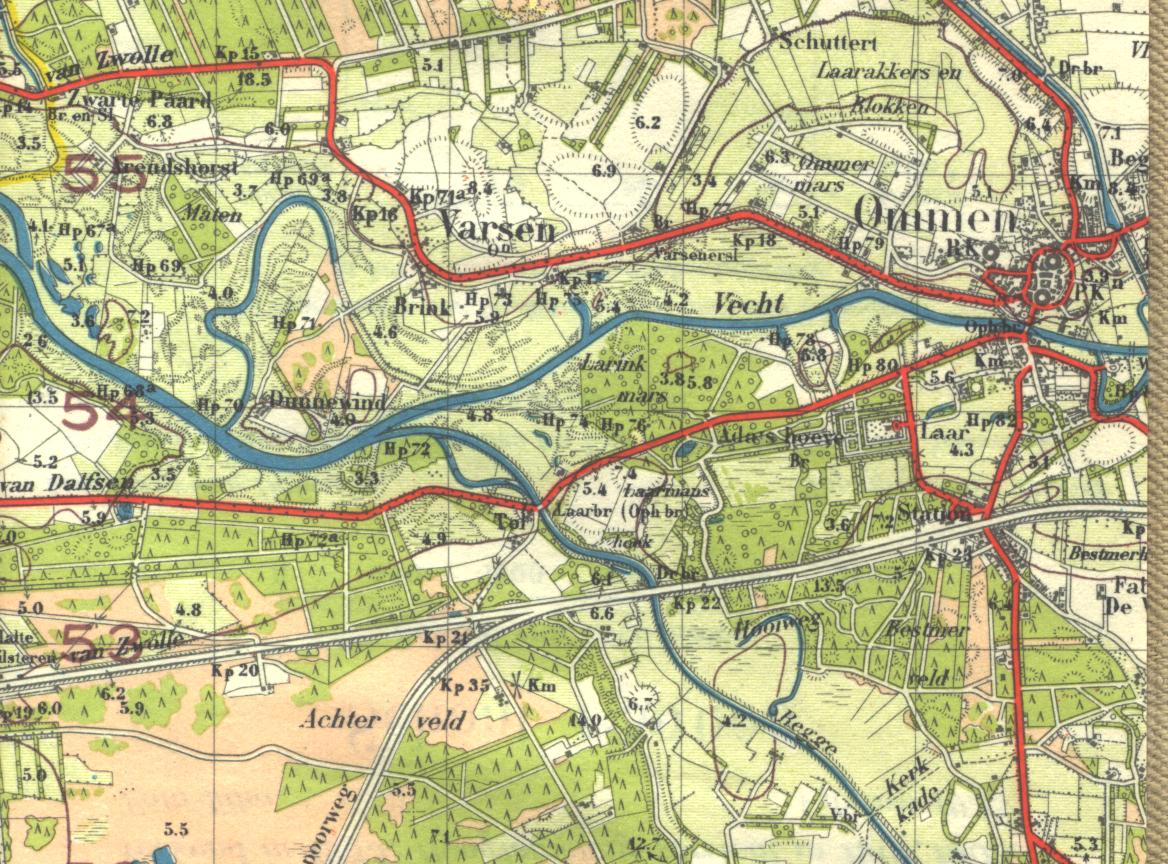

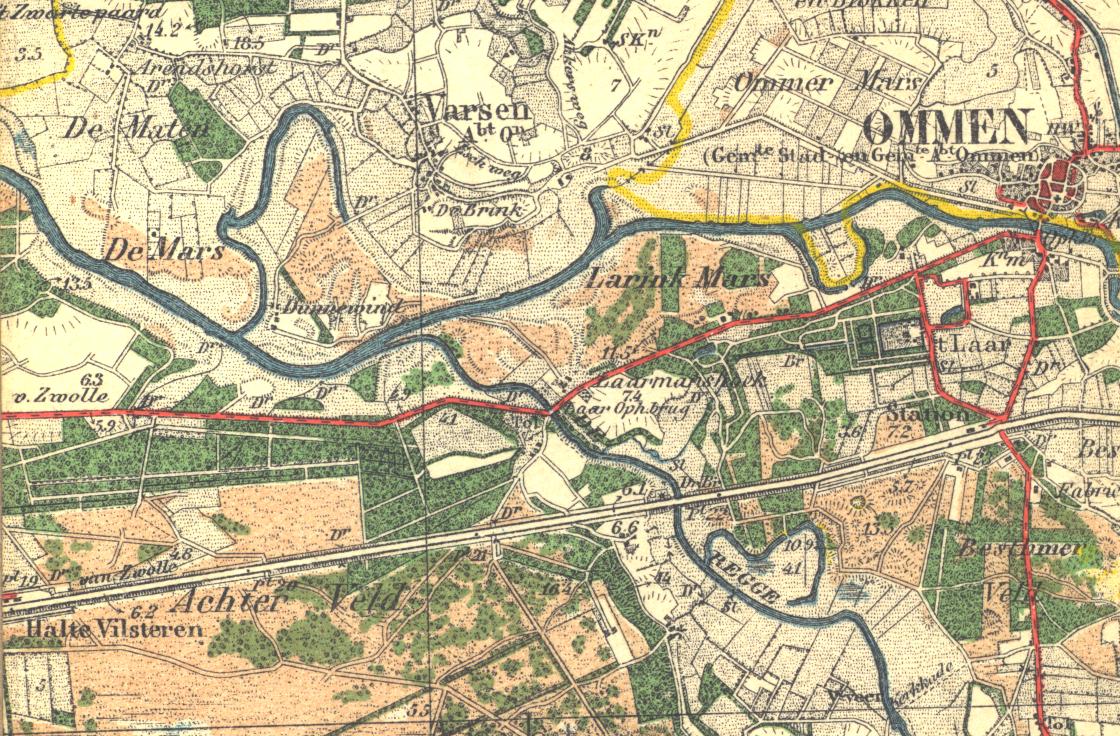

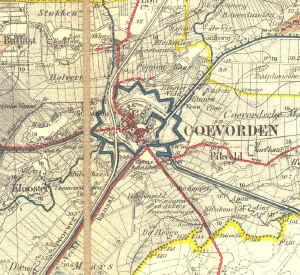

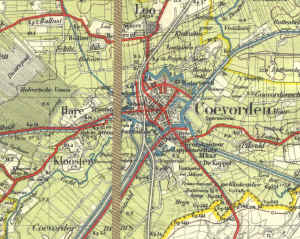

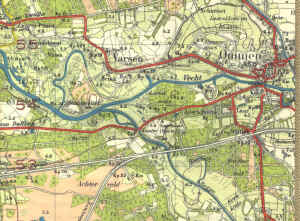

De kleurstelling van nogal wat oude stafkaarten van rond 1900 tot 1920 vind ik mooi. Bekijkt u de volgende scans eens. De bovenste stukjes komen uit de kaart van 1907, de onderste uit 1935. Het gaat om kaart nummer 22. Weergegeven wordt de stad Coevorden en het gebied van de samenstroming van de Regge en de Vecht ten westen van Ommen. Het verschil in kleurstelling valt op. Ik denk dat ook op uw computerbeeld het verschil duidelijk te zien is. Met name de nogal felle groene kleuren die later gebruikt zijn, voldoen in mijn ogen niet.







Een tweede voorbeeld:  dit zijn fragmenten van kaart 40, Arnhem, uit respectievelijk 1905, 1912 en de onderste van 1935.   Behalve het verschil in kleur zijn er andere opmerkelijke verschillen.

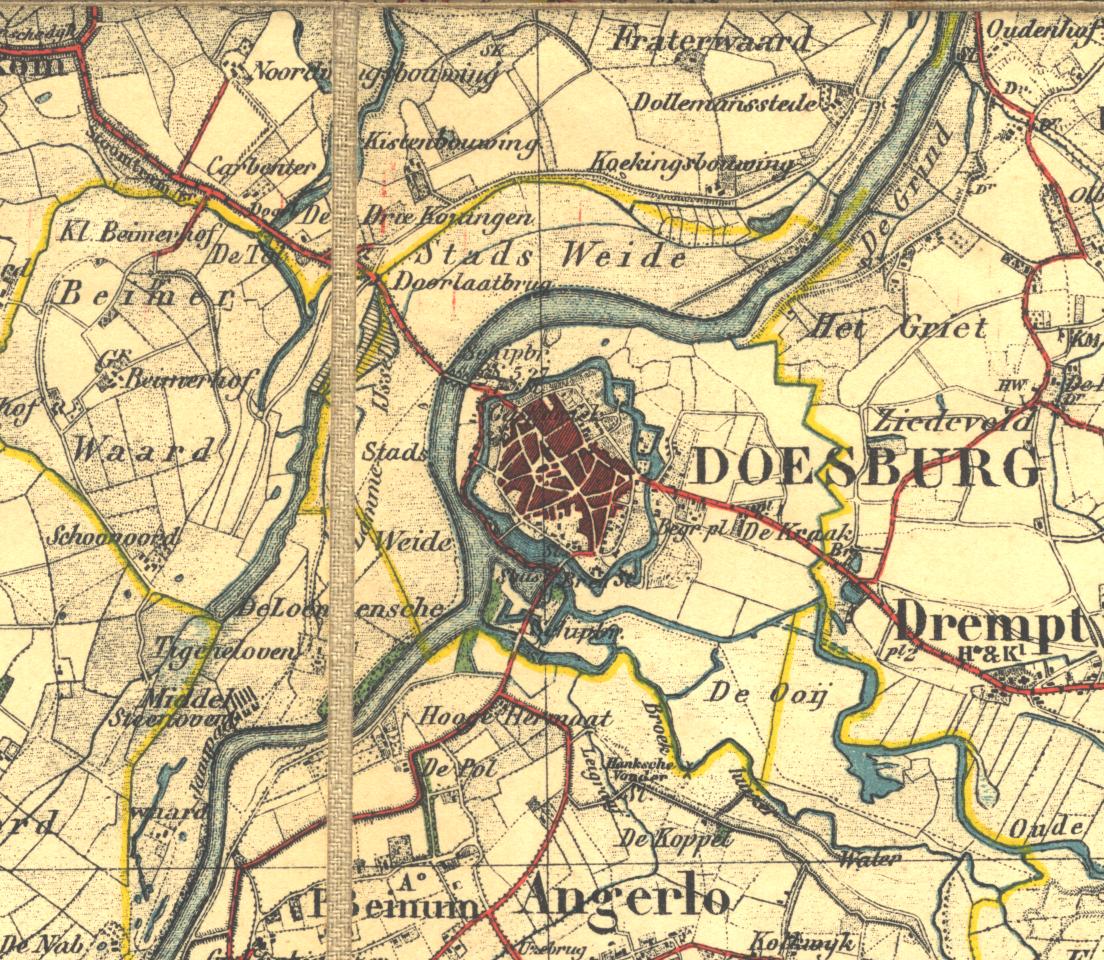

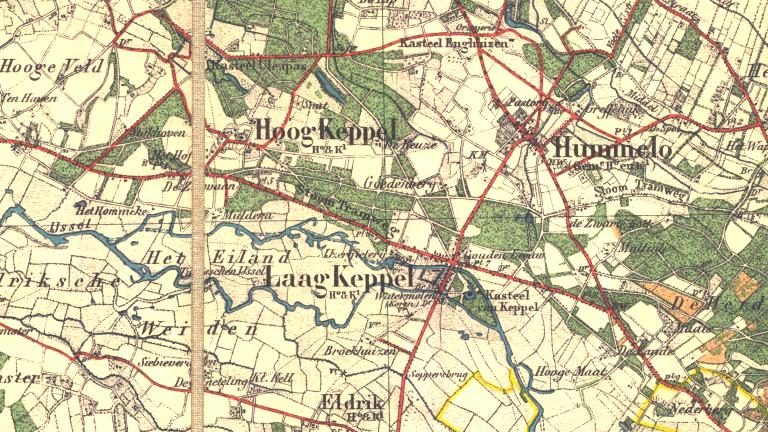

1905

Op deze fragmenten ziet u een heel smal verticaal en horizontaal lijntje. Dat zijn de meridianen en parallellen die op een afstand van 5 minuten als lijnen op de kaart zijn getrokken. De verticale lijnen liggen op deze kaart op een afstand van ca. 11,5 cm van elkaar en de horizontale lijnen op ca.  18,5 cm. Tot en met 1923 werden enkel deze lijnen op de kaarten aangebracht.

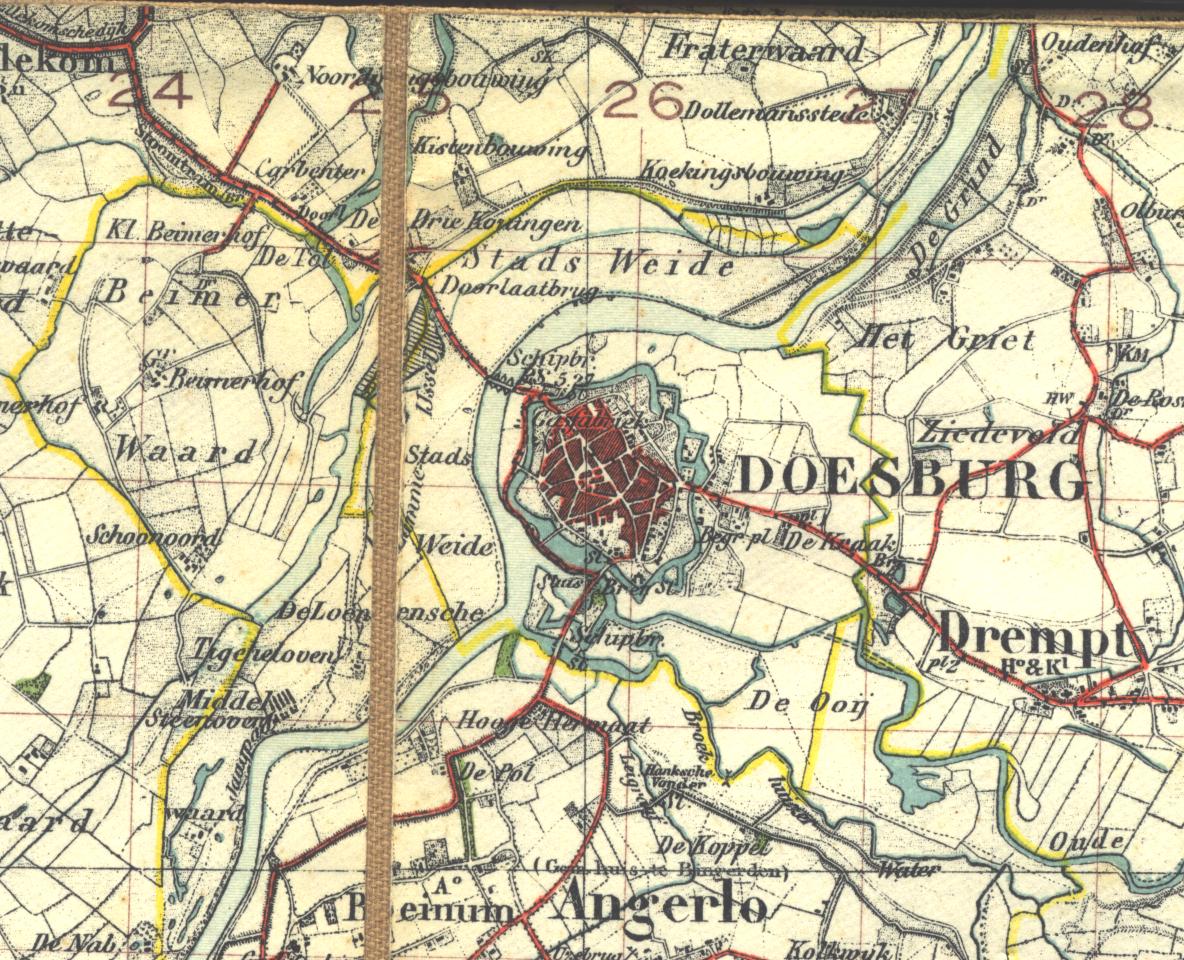

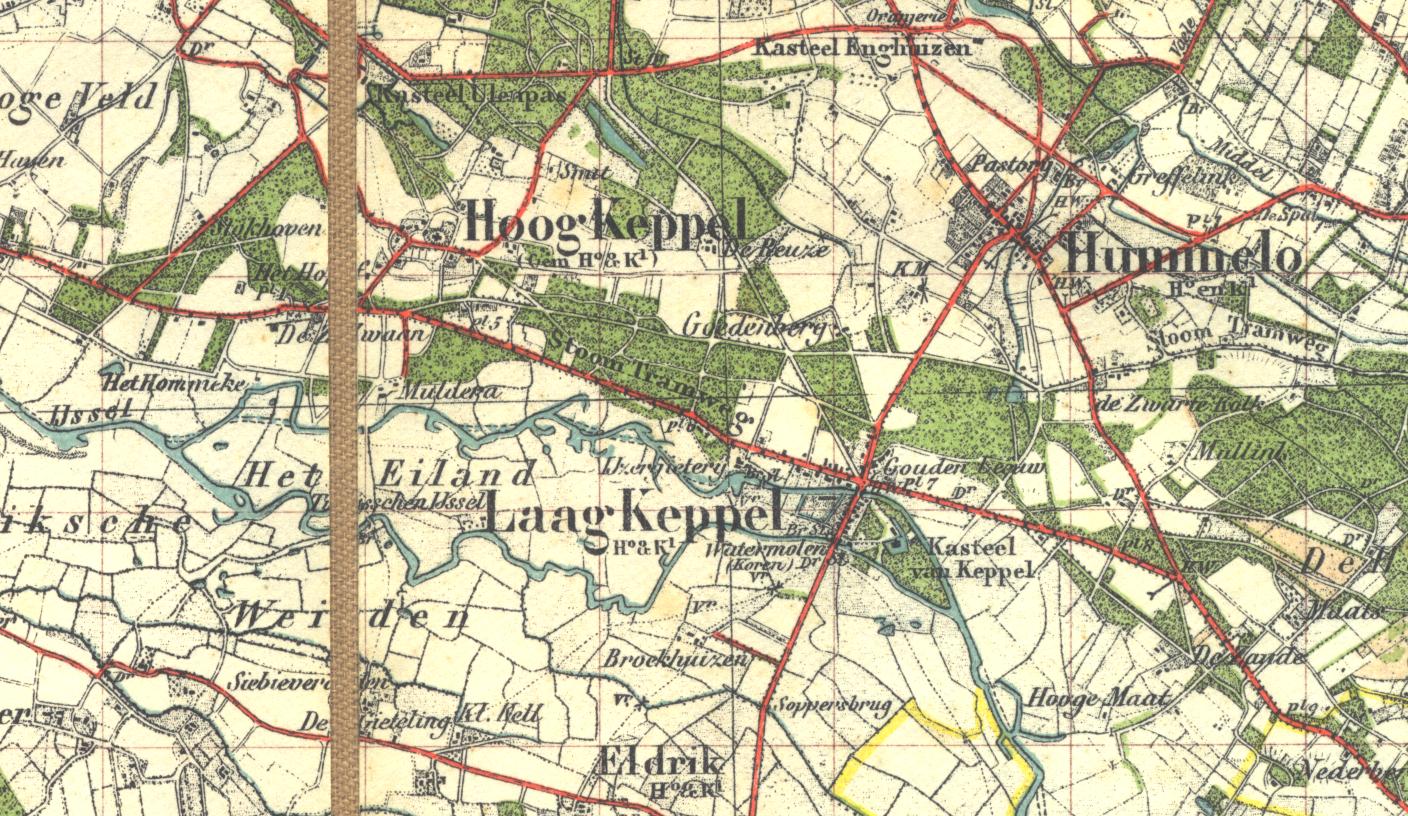

"1912"

Maar.... hoe kan dat ? Op deze fragmenten zie je tal van vierkanten en deze kaart is van 1912... Dat zit zo. Vanaf ca. 1923 werd er behoefte gevoeld aan een fijnmaziger co÷rdinatenstelsel en men ging vanaf dat moment kaarten drukken met daarop een vierkantennet met vierkanten van twee bij twee cm. Daarbij werden oude kaarten herdrukt zonder dat werd aangegeven dat het om herdrukken ging. Er staat inderdaad op de kaart dat die is uitgegeven in 1912. En dat is onjuist. De kaart is na 1923 gedrukt.

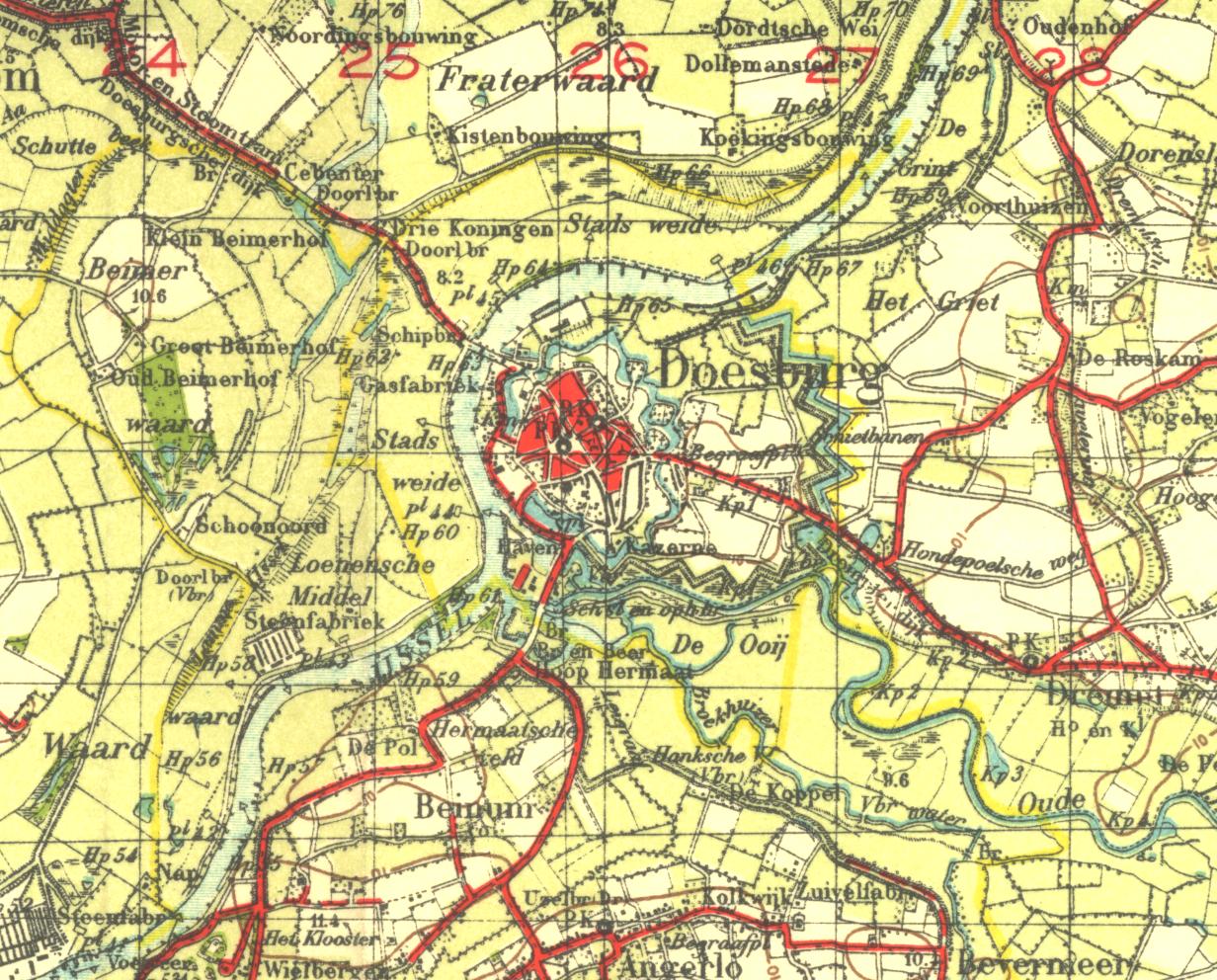

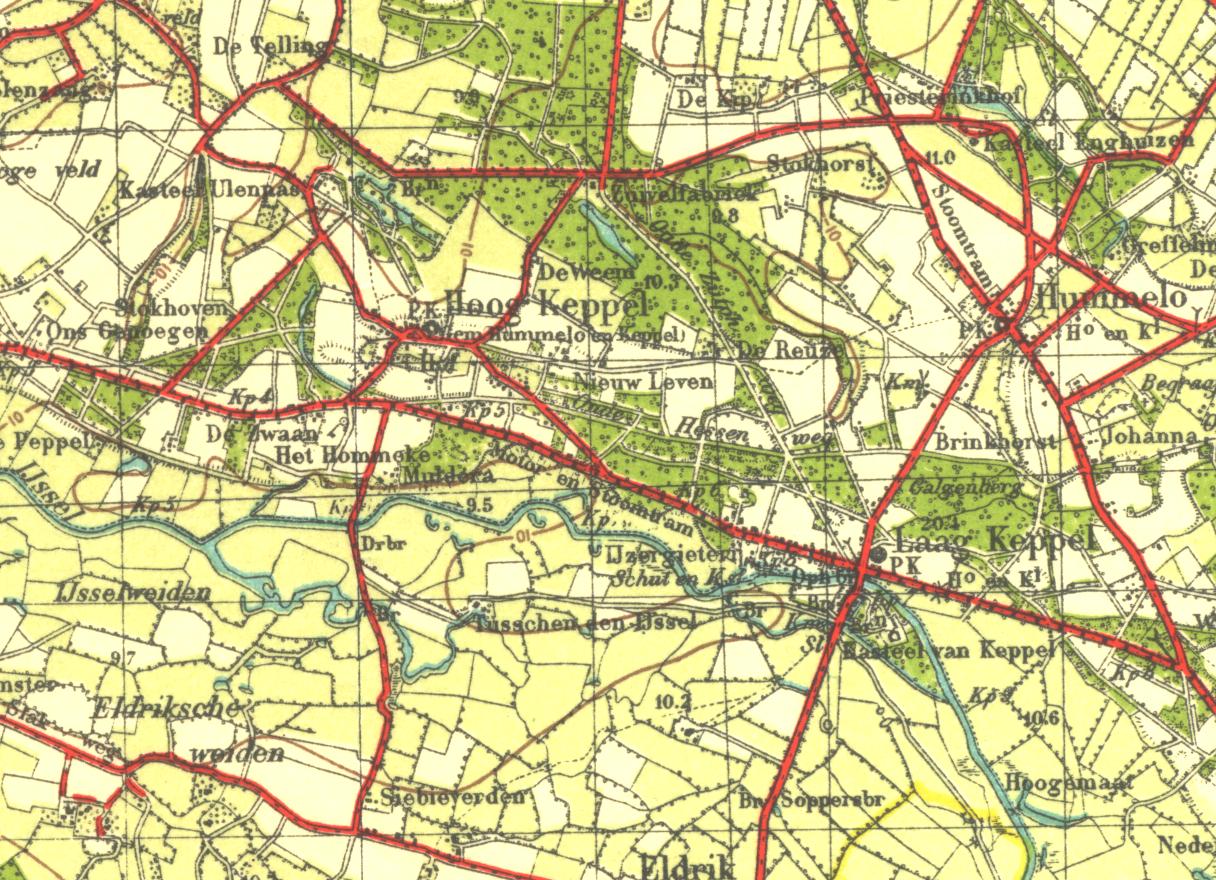

1935

Dit is een "nieuwe" kaart met een vierkantennet. Inmiddels was ook de druktechniek veranderd. Dit is een zogenaamde fotolitho. Deze kaart is opnieuw getekend, bijgewerkt en herzien. Bij het over de kaart gedrukte vierkantennet horen ook de getallen die bovenaan staan. Dezelfde getallen zie je bij de kaart van "1912". Deze nieuwere kaarten werden gedrukt in halve bladen: een oost- en een westblad.

Deze  kaart zal beslist nauwkeuriger zijn maar ik vind hem  is een stuk minder mooi dan die oude daarboven.
